VERTALING
Verenigde Staten Octrooibureau 3.441.214
Gepatenteerd op 29 april 1969
METHODE EN APPARATUUR VOOR HET BEÏNVLOEDEN VAN WOLKEN
Jacques d'Avignon, Repentigny, Quebec, en Bernard A. Power, Dorval, Quebec, Canada,
toegewezen aan Weather Engineering Corporation of Canada Ltd., Dorval, Quebec, Canada
Ingediend op 9 januari 1967, Serienummer 607.970
Int. Cl. A01g 15/00, F42b 25/12
U.S. Cl. 239-2
6 Claims
SAMENVATTING VAN DE OPENBARING
Een apparaat en methode voor het beïnvloeden van wolken vanuit een vliegtuig met behulp van een pakket dat een explosieve generator met zilverjodide bevat. Het pakket bevat ook een tijdzekering, die aan het ene uiteinde is verbonden met een ontsteker en aan het andere uiteinde met een detonator, om het explosieve koord met zilverjodide op de gewenste hoogte te laten ontploffen.
ACHTERGROND VAN DE UITVINDING
De uitvinding heeft betrekking op het beïnvloeden van wolken en in het bijzonder op een veilige methode en apparatuur voor het beïnvloeden van wolken vanuit een vliegtuig met behulp van een explosieve generator die ijskernen vormt.
Sinds de ontwikkelingen van V. Schaefer en B. Vonnegut met betrekking tot het beïnvloeden van wolken door kristallen in de wolken te brengen, waarvan de ruimtelijke structuur en celafmetingen sterk lijken op die van ijskristallen, zijn er verschillende pogingen gedaan om deze techniek te verbeteren. Dit is beschreven in de Amerikaanse patenten 3.527.230 en 2.527.231.
Bij eerdere methoden werden brandergeneratoren gebruikt, die vanuit vliegtuigen in de wolken werden gevlogen. Echter, de concentratie van kernen per volume-eenheid was bij deze methode erg laag. Daarom werd een explosieve generator ontwikkeld, zoals beschreven in Amerikaans octrooi 3.127.107 (Merryweather, 1964), die een hoge concentratie AgI in een klein volume bevat. Een nadeel van deze generator is dat hij niet op conventionele manieren kan worden gehanteerd of gebruikt in wolken.
De huidige uitvinding biedt een methode en apparaat om explosieve generators veilig te gebruiken voor het beïnvloeden van wolken.
BESCHRIJVING VAN DE UITVINDING
Volgens deze uitvinding wordt een pakket met een explosieve generator vanuit een vliegtuig op een vooraf bepaalde hoogte boven de doelwolk gedropt. Het pakket bevat:
Een behuizing
Een langgerekt explosief koord met zilverjodide, gewikkeld rond de buitenkant van de behuizing
Meerdere detonatoren verbonden met het explosieve koord
Tijdzekeringen met een vertragingsmechanisme afgestemd op de valhoogte
Een ontstekingsmechanisme
Het pakket wordt uit het vliegtuig geworpen, waarbij de ontsteker tegelijkertijd wordt geactiveerd. Hierdoor wordt de tijdzekering ontstoken, waarna de explosieve lading tot ontploffing wordt gebracht en het zilverjodide in de wolk wordt verspreid.
TEKENINGEN
De bijgevoegde tekeningen illustreren de werking van de uitvinding:

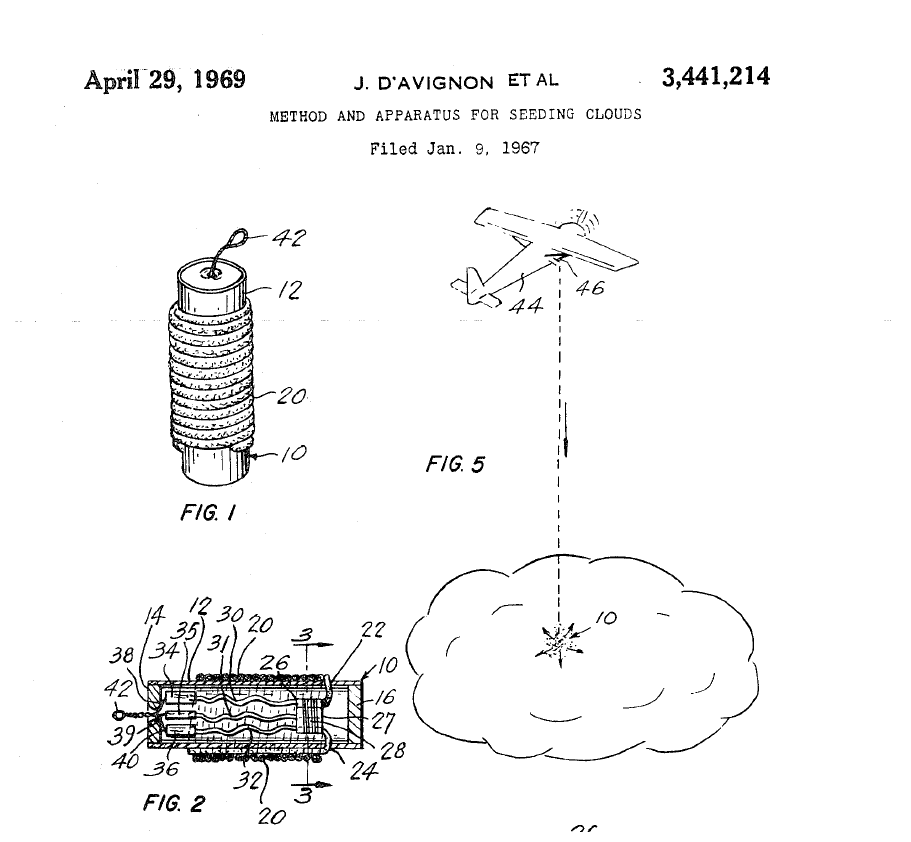

Figuur 1 – Perspectiefaanzicht van het pakket
Figuur 2 – Dwarsdoorsnede langs de centrale as

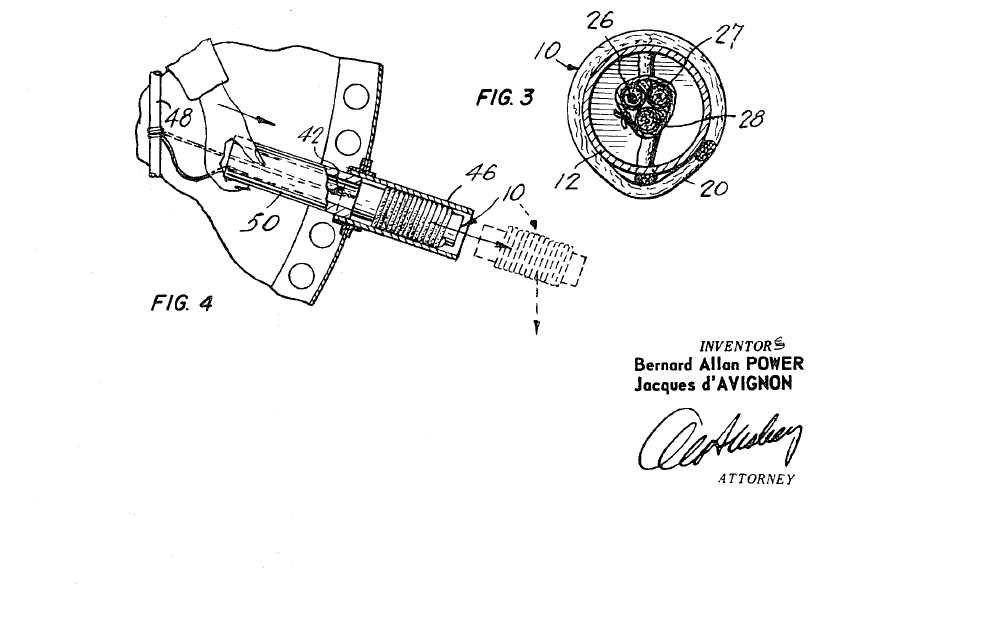

Figuur 3 – Dwarsdoorsnede langs lijn 3-3 van figuur 2
Figuur 4 – Weergave van het pakket dat uit een vliegtuig wordt geworpen
Figuur 5 – Schematische voorstelling van het proces
SPECIFICATIES VAN HET EXPLOSIEVE KOORD
Bevat ongeveer 3,2 gram PETN (pentaerythritol tetranitraat) en 0,8 gram AgI per voet
Detoneert met een snelheid van ongeveer 18.000 voet/seconde
De ontsteking gebeurt met drie afzonderlijke detonators voor extra veiligheid
VOORBEELD VAN GEBRUIK
Hoogte van de wolk
Basis: 2000 voet
Top: 6000 voet
Hoogte van het vliegtuig boven de wolk: 1000 voet
Lengte van de tijdzekering: 7 inch
Samenstelling explosieve koord
Zilverjodide: 10 grains per voet
PETN: 50 grains per voet
Lengte explosief koord: 25 voet
Na detonatie werd waargenomen dat de top van de wolk binnen vijf minuten met ongeveer 500 voet was gestegen. Daarnaast veranderde de samenstelling van de wolk van onderkoelde waterdruppels naar ijskristallen, wat zichtbaar was door een verzachting van de wolkonttrekken en een wazigere uitstraling. Dit bevestigde dat het zilverjodide had gewerkt.
CONCLUSIE
De uitvinding biedt een methode en apparaat om wolken effectief te beïnvloeden met behulp van een explosieve generator. Dankzij de veiligheidsvoorzieningen, waaronder meerdere ontstekingsmechanismen, is het risico op falen aanzienlijk verminderd.
Geciteerde patenten:
2.073.416 – Finzi (1937)
2.405.085 – Zappone (1946)
2.450.569 – Thompson (1948)
3.127.107 – Merryweather (1964)
Hoofdonderzoeker: EVERETT W. KIRBY
